FSP FSP550-60PLN
| 규격 |
ATX |
| DC Output |
+3.3V |
+5V |
+12 CPU |
+12 I/O |
-5V |
-12V |
+5Vsb |
| 27A |
29A |
18A |
18A |
0.3A |
0.8A |
2.0A |
두개의 독립된 채널에서 CPU & M/B에 +12V를 공급 더욱안정되고 깨끗한전력을 공급하여줍니다. 또한 각 채널의 Am를 강화 최근 고사양의 CPU와 VGA 카드사용에 적절하게 설계되었다.
550W(총 36.0A) = CPU /18.0A, I/O /18.0A |
|
 |
|
 |
|
 |
FSP FSP550-60PLN |
|
출시일 : 2005-04-26 14:20:32 |
 |
|
 |
|
 |
|
|
 |
강화된 +12V
두개의 독립된 채널에서 CPU & M/B에 +12V를 공급 더욱안정되고 깨끗한전력을 공급하여줍니다. 또한 각 채널의
Am를 강화 최근 고사양의 CPU와 VGA 카드사용에 적절하게 설계되었다.
550W(총 36.0A) = CPU /18.0A, I/O /18.0A
프리볼트 (FULL RANGE)
100V에서부터 240V까지 전 영역에 걸쳐 사용이 가능하면서도 별도의 110V/220V 전원 선택 스위치 조작이
필요없도록 되어있다.
커넥터 (Connector)
Sparkle 파워 고유의 고급 커넥터로, 커넥터 장.탈착시 쉽게 할수 있다 (7개) 메인 24PIN 커넥터(ATX
2.0규격/24 & 20PIN 변환젠더 추가제공) 12V CPU 보조커넥터 4Pin 1개/ 8Pin 1개,Small
4 Pin 1개(FDD), Serial ATA 케이블 2개 기본장착
액티브 PFC (Active PFC)
PFC (Power Factor Correction)는 일반 파워서플라이 와 비교 전력효율향상을 극대화 시키는
기능으로, FSP 550-60PLN는 Passive PFC 보다 효율이 향상된 반도체 Active PFC 회로를
Circuit type 으로 장착되어 향상된 전력 효율로 절전 효과 가지며, 전자파 또한 더욱 감소시키고 있다.
노이즈 킬러 (NoiseKiller)
SPI 의 Noise Killer는 최적의 팬 컨트롤로 불필요한 쿨링팬 작동을 제어하고 소음을 최소화 하고, 특히
무더운 여름철과 더운 공간에서 파워의 효율을 극대화 시키는 첨단 기능이다.
볼베어링 팬 (Ball bearing Fan)
컴퓨터 자체 및 파워서플라이에서 발생하는 열을 신속히 냉각시켜 위하여 저소음 Ball Bearing Fan이
장착되어 있으며, Noise Killer 기능의 도움으로 무소음을 추구하고 있다.
홀더 퓨즈 (Holder Fuse)
폴더식 퓨즈를 장착하여, 전압 과전류 및 사용 부주의부터 보호하며, 사용자도 간단하게 교체가 가능하게 되어있다.
외장형 EMI 필터
외장형 EMI 필터가 탑재되어 있어, 입력라인의 잡음이 파워서플라이 내부 부품 손상을 방지, 외부 기기 보호 및
기판의 활용도를 높였으며, 가청대역 이상의 고주파 노이즈도 제거하기 위한 강력한 보강제가 추가되어 있다.
Good air Flow
Sparkle 파워는 소음의 주범인 듀얼팬을 사용하는 대신에, 과학적인 공기 흐름(Air Flow) 를 계산하여,
단일 팬만으로도 파워 및 PC 내에서 발생하는 열제거의 탁월한 효과를 발휘하고 있다
파워 내부 구조
Sparkle 고용량 파워는 PCB가 두개로 2층 구조로 되어있다.
즉, 2개의 파워를 겹쳐서 1개로 제작한 형태로 되어있다.
1층 구조의 방열판위에, 쇼트 방지용 차단막을 설치한 후, 또 다른 PCB로 부품을 설치하였다
Sparkle 파워가 출력에 모든 기술력을 집중하는 하나의 좋은 예다
|
 |

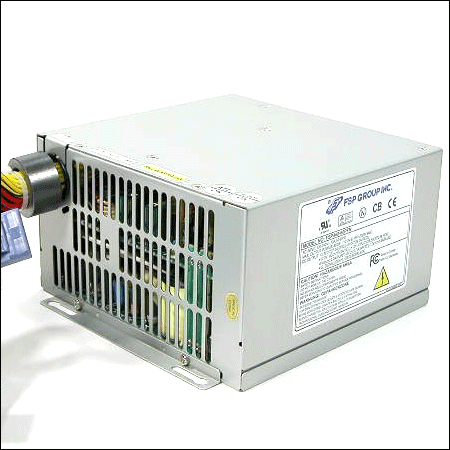

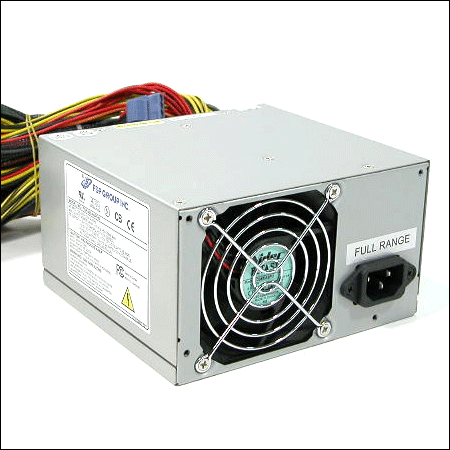

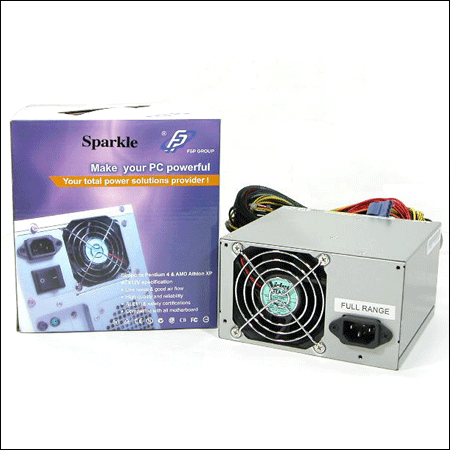

| 파워외부(뒷면) |
 |
강화된 +12V
두개의 독립된 채널에서 CPU & M/B에 +12V를 공급 더욱안정되고 깨끗한전력을 공급하여줍니다. 또한 각 채널의
Am를 강화 최근 고사양의 CPU와 VGA 카드사용에 적절하게 설계되었다.
550W(총 36.0A) = CPU /18.0A, I/O /18.0A |
 |

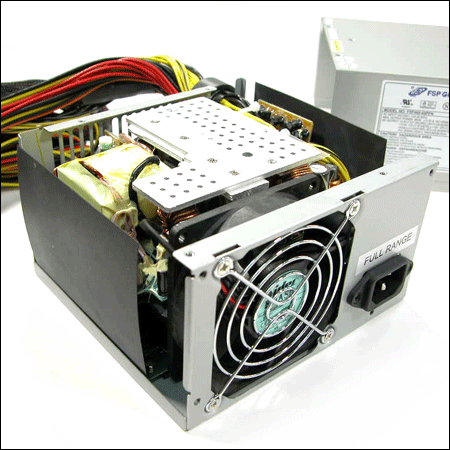

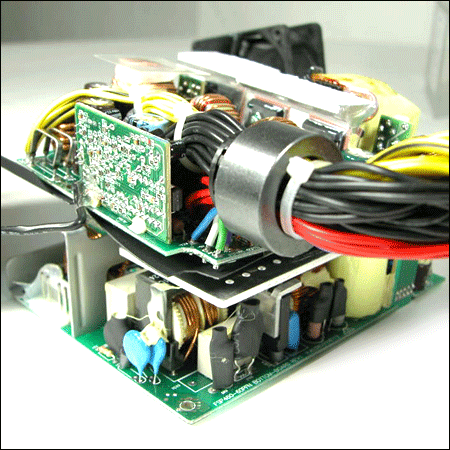

| 파워내부 |
 |
| 파워내부 |
 |
| 파워내부 |
 |

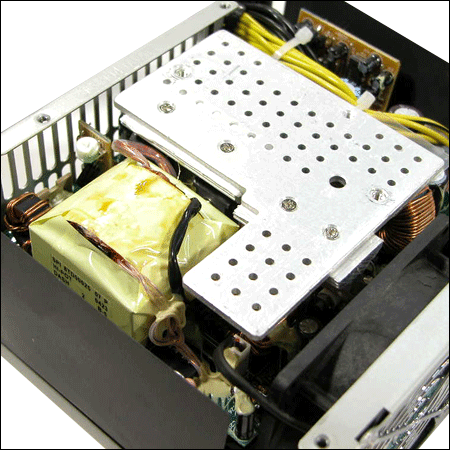

파워 내부 구조
Sparkle 고용량 파워는 PCB가 두개로 2층 구조로 되어있다.
즉, 2개의 파워를 겹쳐서 1개로 제작한 형태로 되어있다.
1층 구조의 방열판위에, 쇼트 방지용 차단막을 설치한 후, 또 다른 PCB로 부품을 설치하였다
Sparkle 파워가 출력에 모든 기술력을 집중하는 하나의 좋은 예다 |
 |

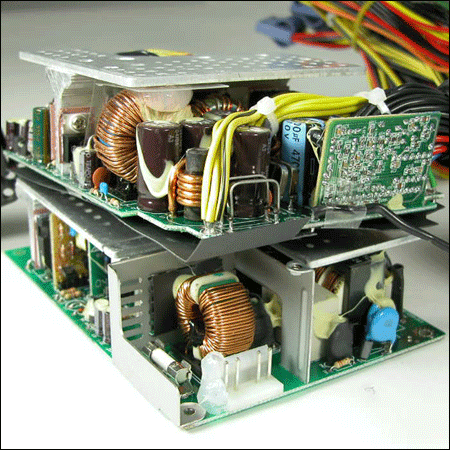

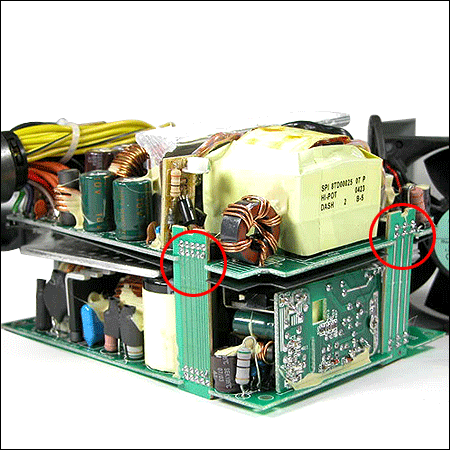

2층구조의 연결부분과 액티브 PFC (Active PFC)
PFC (Power Factor Correction)는 일반 파워서플라이 와 비교 전력효율향상을 극대화 시키는
기능으로, FSP 550-60PLN는 Passive PFC 보다 효율이 향상된 반도체 Active PFC 회로를
Circuit type 으로 장착되어 향상된 전력 효율로 절전 효과 가지며, 전자파 또한 더욱 감소시키고 있다. |
 |

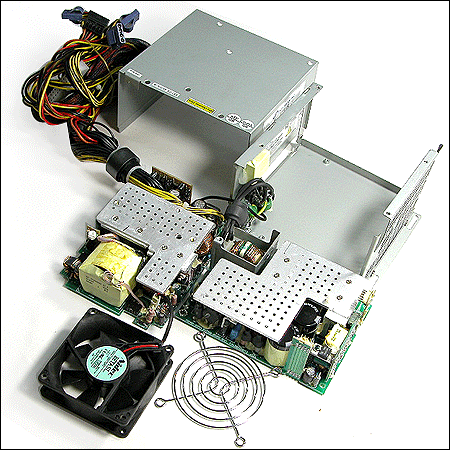

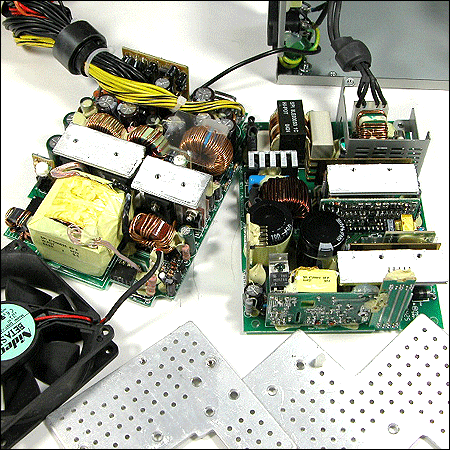

| 파워 전체 분리 |
 |
| 파워내부 |
 |

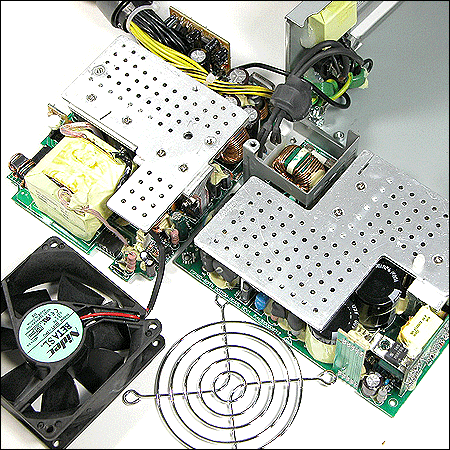

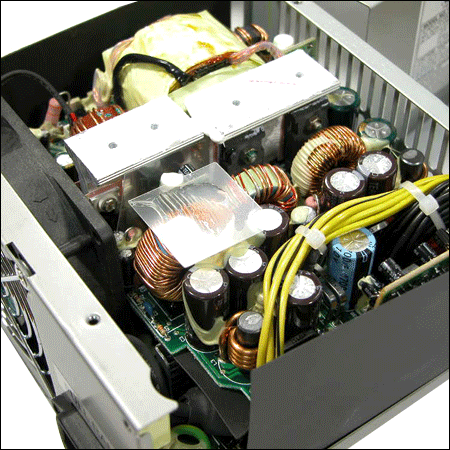

| 방열판 제거 모습 |
 |

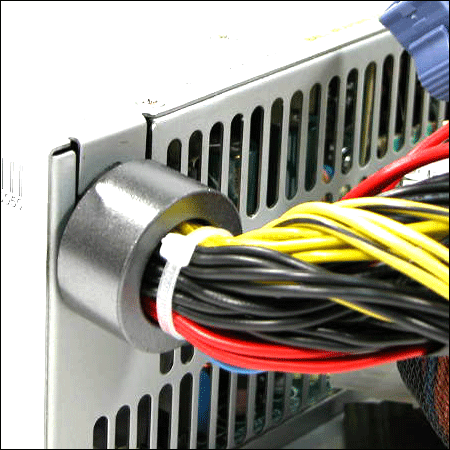

| Ferrite Core - 전자파 차단 |
 |

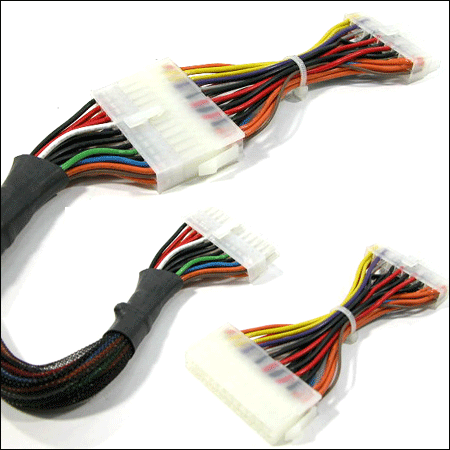

| 24pin Connector |
 |

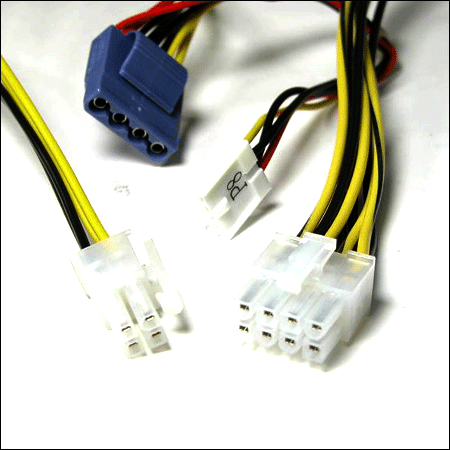

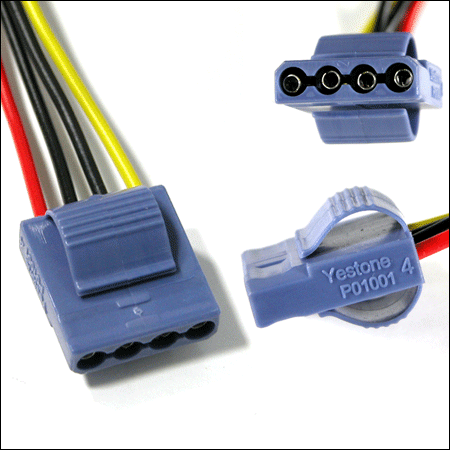

| 1Big 4pin |
 |

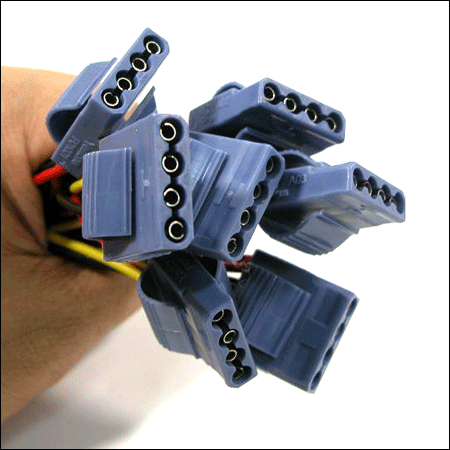

| Big 4pin |
 |

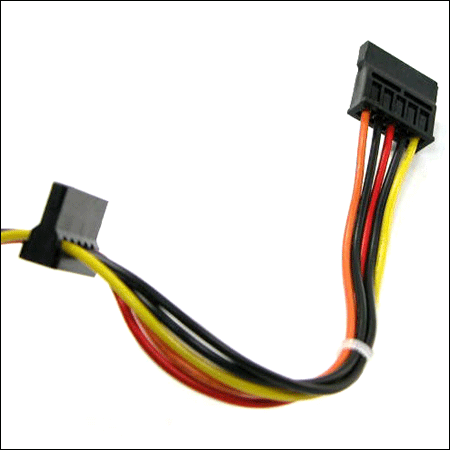

| S-ATA 케이블 |
 |
커넥터 (Connector)
Sparkle 파워 고유의 고급 커넥터로, 커넥터 장.탈착시 쉽게 할수 있다 (7개) 메인 24PIN 커넥터(ATX
2.0규격/24 & 20PIN 변환젠더 추가제공) 12V CPU 보조커넥터 4Pin 1개/ 8Pin 1개,Small
4 Pin 1개(FDD), Serial ATA 케이블 2개 기본장착 |
 |

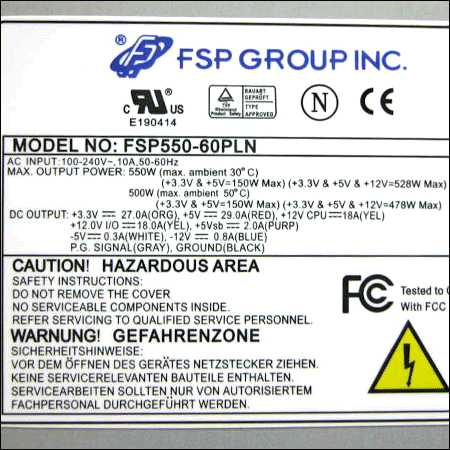

| 제품 측면에 부착되어 있는 스펙 |
|
|
|
 |
|
 |
|
|
|
