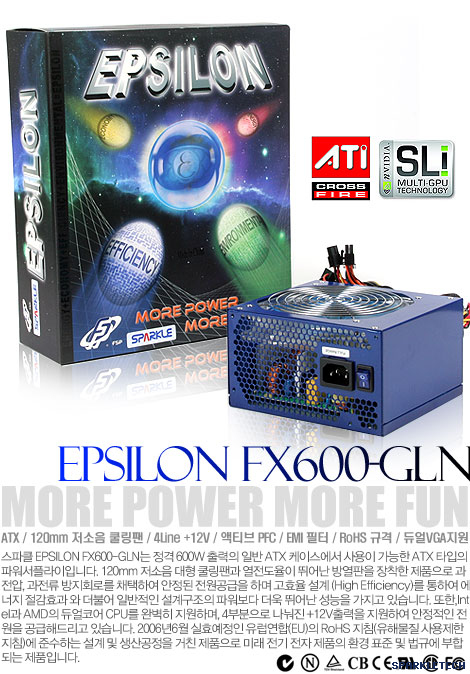

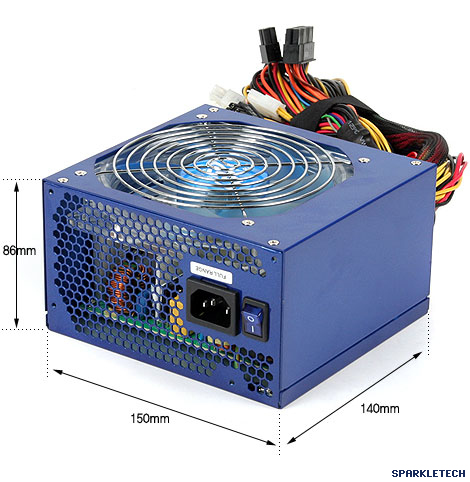

▲ 스파클 EPSILON FX600-GLN
스파클 EPSILON FX600-GLN는 정격 600W 출력의 일반 ATX 케이스에서 사용이 가능한 ATX 타입의 파워서플라이입니다. 120mm 저소음 대형 쿨링팬과 열전도율이 뛰어난 방열판을 장착한 제품으로 과전압, 과전류 방지회로를 채택하여 안정된 전원공급을 하며 고효율 설계 (High Efficiency)를 통하여 에너지 절감효과 와 더불어 일반적인 설계구조의 파워보다 더욱 뛰어난 성능을 가지고 있습니다. 또한, Intel과 AMD의 듀얼코어 CPU를 완벽히 지원하며, 4부분으로 나눠진 +12V출력을 지원하여 안정적인 전원을 공급해드리고 있습니다.
2006년6월 실효예정인 유럽연합(EU)의 RoHS 지침(유해물질 사용제한 지침)에 준수하는 설계 및 생산공정을 거친 제품으로 미래 전기 전자 제품의 환경 표준 및 법규에 부합되는 제품입니다. |
|
 |

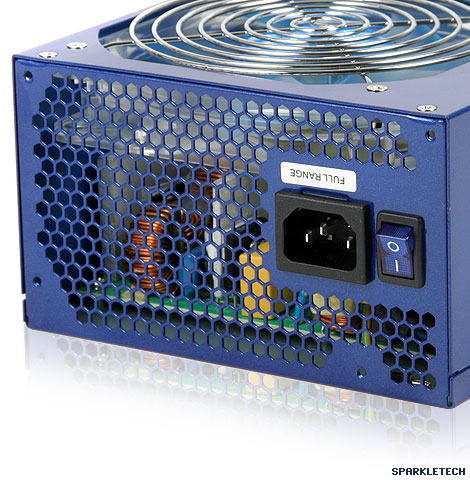

▲ 전면 통풍구
전면에 통기 및 환기에서 뛰어난 성능을 발휘하는 벌집 모양의 통풍구를 배치하여 120mm 저소음 대형 쿨링팬에서 흡입된 공기를 신속히 외부로 배출하도록 구성하였습니다. |
|
 |

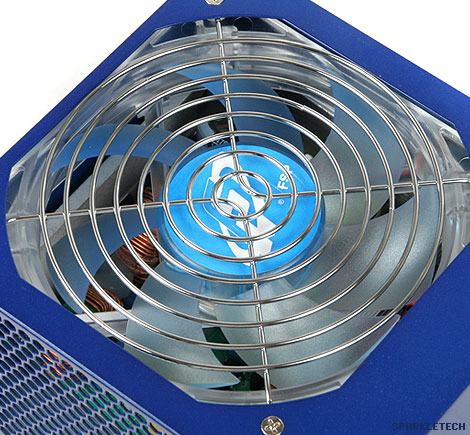

▲ 120mm 저소음 대형 쿨링팬
오토 팬 컨트롤(Auto Fan Control)기능을 지원하는 120mm 저소음 대형 쿨링팬을 장착하여 내부 발열 제거의 최적화된 쿨링 시스템을 구축하였습니다.
또한, 팬그릴을 설치하여 안전에 세심하게 신경을 썼습니다.
|
|
 |

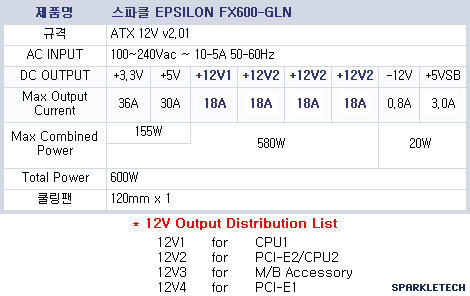

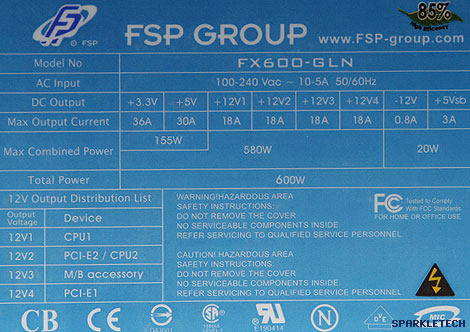

▲ 제품 스펙
측면에는 사양표와 품질을 인정하는 인증마크가 인쇄된 스티커가 부착되어 있습니다. |
|
 |

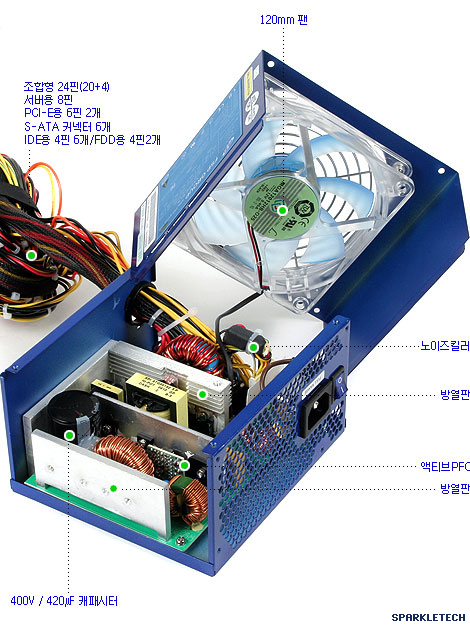

▲ 전체 내부
과출력/과전압 보호회로를 채택하여 안정적인 전원공급과 과부하 방지를 위하여 대형 히트싱크와 함께 오토 팬 컨트롤(Auto Fan Control)기능을 지원하는 120mm 저소음 대형 쿨링팬을 장착하였습니다. 400V / 420㎌ 용량의 콘덴서 1개를 장착하여 고효율을 낼 수 있도록 설계되어 있으며, 입력라인의 잡음이 파워서플라이 내부 부품 부품과 외부 기기를 보호 하고 가청대역 이상의 고주파 노이즈를 제거해 주는 EMI필터를 장착하여 보다 안정적인 전류를 파워서플라이 내부로 공급하여 드립니다.
또한, 전력효율을 극대화 시켜주는 Active PFC(Power Factor Correction)회로를 Circuit type으로 장착하여 절전 효과와 함께 전자파도 더욱 감소시켜주고 있습니다. |
|
 |
 |
 |

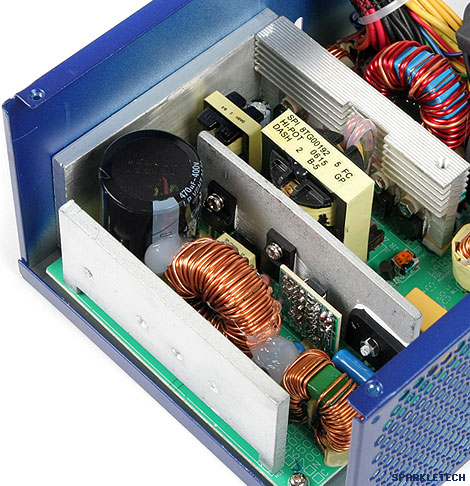

▲ 히트싱크
회로에서 발생하는 열을 냉각하기 위해 열전도율이 뛰어난 재질의 히트싱크가 부착되어 있어 120mm 저소음 대형 쿨링팬과 함께 안정적인 전원공급과 과부하를 방지할 수 있습니다. 또한, 히트싱크가 외부 판넬과 밀착되도록 설계되어 있어 파워 전체가 대형 히트싱크 역활을 할 수 있습니다.
|
|
 |

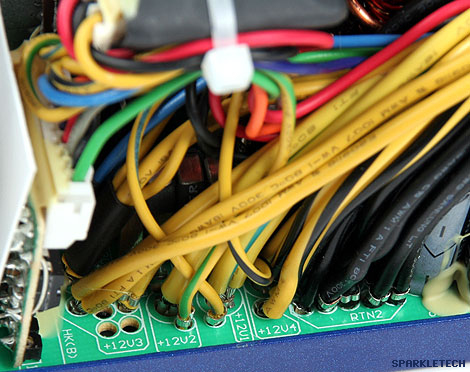

▲ 4Line +12V
Intel과 AMD의 듀얼코어 CPU를 완벽히 지원하며, 4부분으로 나눠진 +12V출력을 지원하여 안정적인 전원을 공급해드리고 있습니다. |
|
 |

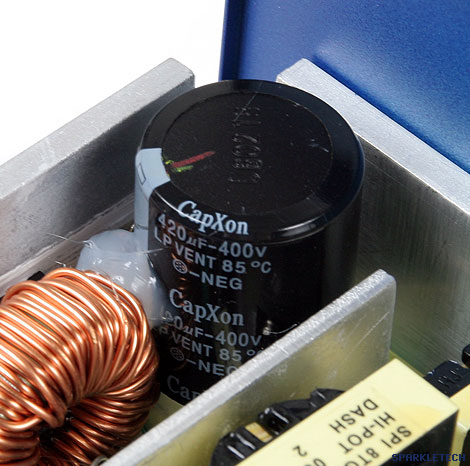

▲ 대용량 콘덴서
400V / 470㎌ 용량의 콘덴서(캐패시터)를 장착하여 파워의 안정적인 동작과 고효율을 낼 수 있게 설계되어 있습니다. (㎌는 마이크로 패러디로 읽습니다.) |
|
 |

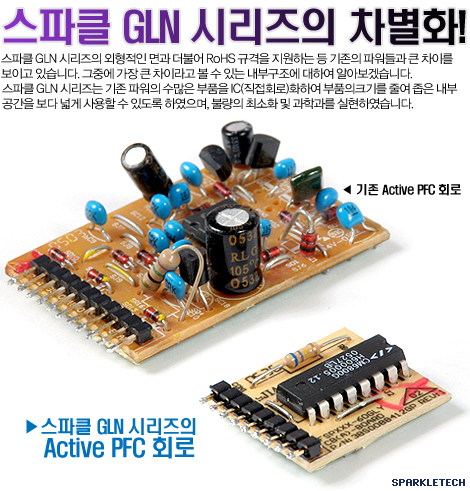

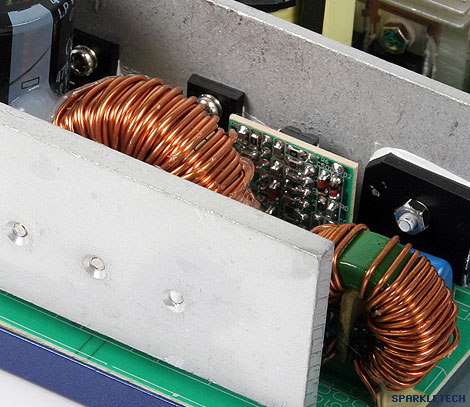

▲ Active PFC
전력효율을 극대화 시켜주는 Active PFC(Power Factor Correction)회로를 장착하여 절전 효과와 함께 전자파도 더욱 감소시켜주고 있습니다.
|
|
 |

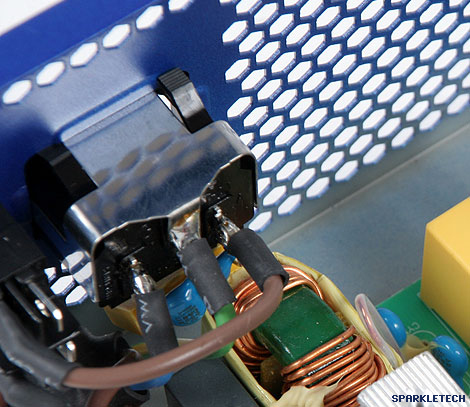

▲ EMI필터
입력라인의 잡음이 파워서플라이 내부 부품 손상을 방지, 외부 기기 보호 하고 가청대역 이상의 고주파 노이즈를 제거해 주는 역활을 하는 EMI필터가 장착되어 있어 보다 안정적인 전류를 공급하여 드립니다.
|
|
 |

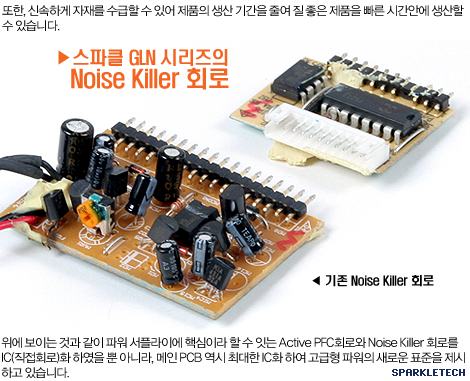

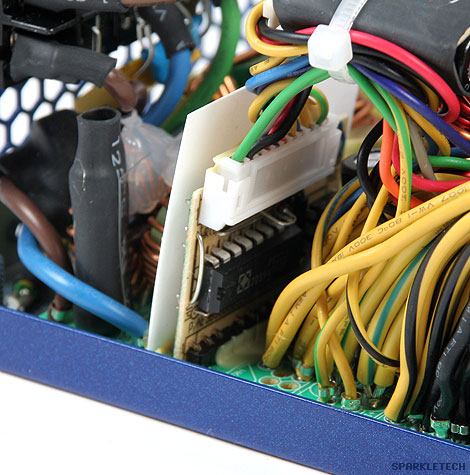

▲ 노이즈킬러
저소음 120mm 대형 쿨링팬의 효율적인 동작을 위한 노이즈킬러(Noise Killer)가 장착되어 있습니다.
|
|
 |

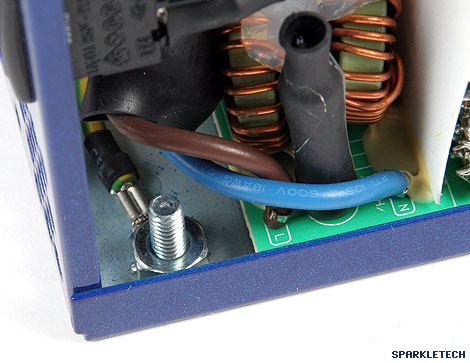

▲ 퓨즈 & 접지
과출력/과전압시 신속하게 전력을 차단할 수 있도록 퓨즈와 제품 및 인접 제품의 전류자극을 최소화하기 위한 접지가 장착되어 있어 제품의 수명과 안정성을 높였습니다.
|
|
 |

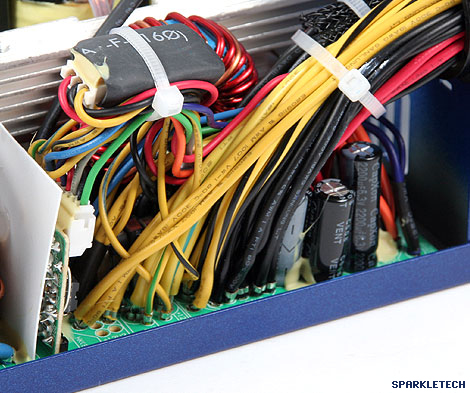

▲ 출력부
간결하면서 깔끔하게 정리된 출력파트는 효과적인 직류 전원 필터링을 위해 다양한 콘덴서와 인덕터를 사용하여 컴퓨터 본체에 영향을 미칠 수 있는 노이즈를 차단하도록 설계하였습니다. 또한 절연재의 사용으로 인접케이블과의 쇼트현상을 원천적으로 방지하고 있습니다. |
|
 |

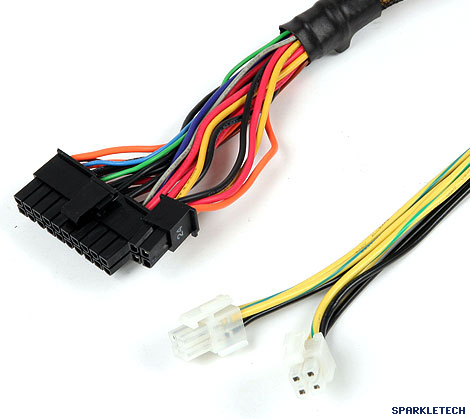

▲ 조합형 24핀(20+4핀) + 8핀
20핀과 24핀 메인보드를 모두 지원할 수 있도록 조합형 24핀(20핀+4핀) 전원커넥터와 함께 서버용 8핀 보조 전원 커넥터를 모두 제공하고 있습니다. |
|
 |

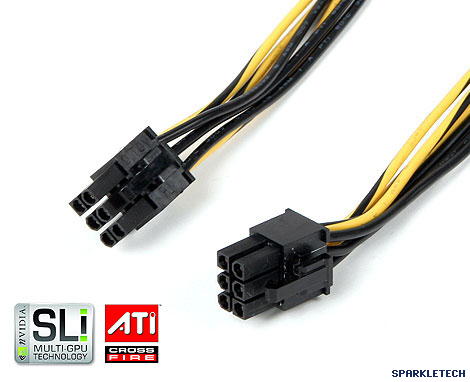

▲ PCI 6핀 전원 커넥터
PCI-Express 인터페이스의 그래픽 카드를 사용하기 위한 PCI 6핀 커넥터 2개를 기본 제공하고 있습니다. |
|
 |

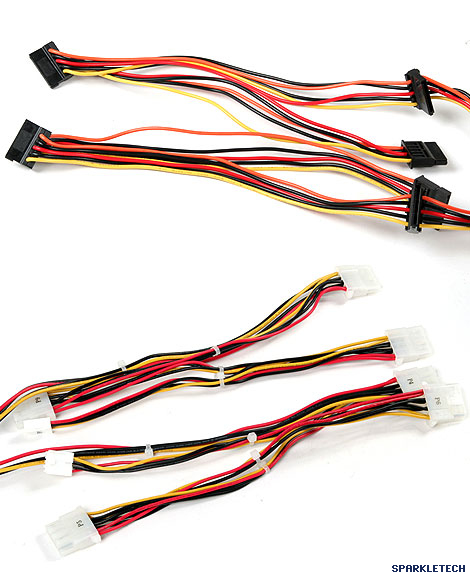

▲ SATA 커넥터 및 IDE & FDD 커넥터
S-ATA방식의 하드디스크 및 관련장치를 넉넉하게 사용할 수 있도록 6개의 S-ATA커넥터와 IDE용 4핀 커넥터 6개와 FDD용 4핀 커넥터 2개를 제공하여 드리고 있습니다. |
|
 |
 |

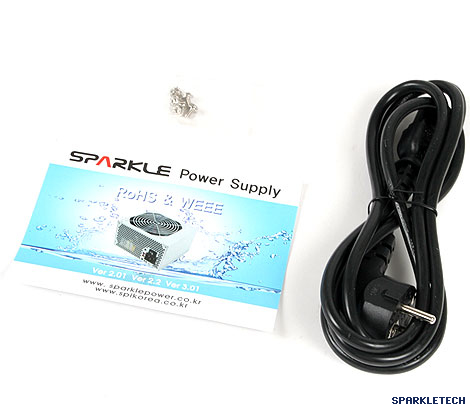

▲ 부속물
사용설명서와 함께 전원공급케이블이 제품과 함께 제공됩니다. |
|
 |
